皮帶輸送機→  提升機 →  生料料倉 → 石膏煅燒窯  → 輸送機 →　提升機→  陳化料倉  →　提升機 →  磨機  → 提升機　→   包裝倉　→ 包裝機 →　成品庫

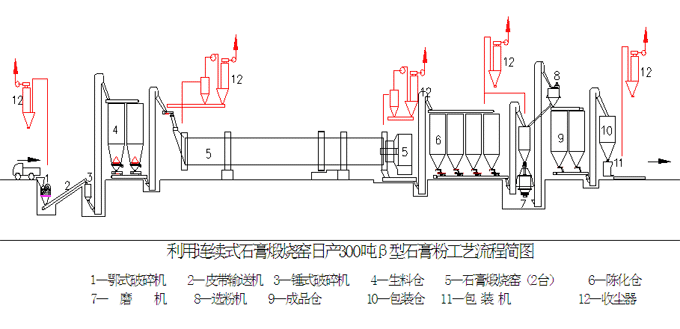

2、工藝流程示意圖

二、 生產方法簡述
該生產方法主要分為三個工藝過程：生料制備；半水石膏的預熱煅燒；產品的粉磨及包裝。該工藝方法及設備采用高溫煙氣直接與物料進行熱交換，從而完成物料的預熱、煅燒過程，即完成物料由二水石膏向半水石膏的轉化。由于該種熱交換方式效率極高，熱交換速度比較快，因此，為保證物料的熱交換質量和速度，進入石膏煅燒窯的生料必須具有一定的細度。該工藝必須制備出符合主設備煅燒所需的物料，一般要求入窯物料粒度必須≤15mm，這樣即可保證煅燒的質量，又避免生料過細后導致的產品質量問題及在煅燒過程中因沸騰現象而揚起大量的粉塵，不利于環保。
1、 生料制備
二水石膏的粉狀生料，經輸送設備輸送并儲存于生料庫中。
2、 半水石膏的煅燒
儲存于生料庫中的符合入窯粒度要求的石膏生料，經輸送設備、給料設備均勻、穩定的喂入連續運轉的逆流式石膏煅燒窯中，入窯物料經窯內熱煙氣的預熱后，隨著窯體的運轉快速的進入窯體高溫帶，在與高溫煙氣和高溫窯體的熱交換中，快速升溫完成物料的高溫快速脫水后，轉變?yōu)橐园胨嘞嗪廷笮褪嘞酁橹饕M成的石膏熟料。該工藝段的主要設備連續式石膏旋轉煅燒窯即為該生產線的主生產設備，其單機產量為日產300噸建筑石膏粉，煅燒系統采用燃煤作為燃料，采用逆流式運轉方式，煅燒系統配備完備的測溫、送風及相關的控制設施，從而達到控制物料的煅燒溫度、提高熱利用效率的目的，以保證產品質量。
